MSI B760M Project Zero alaplap

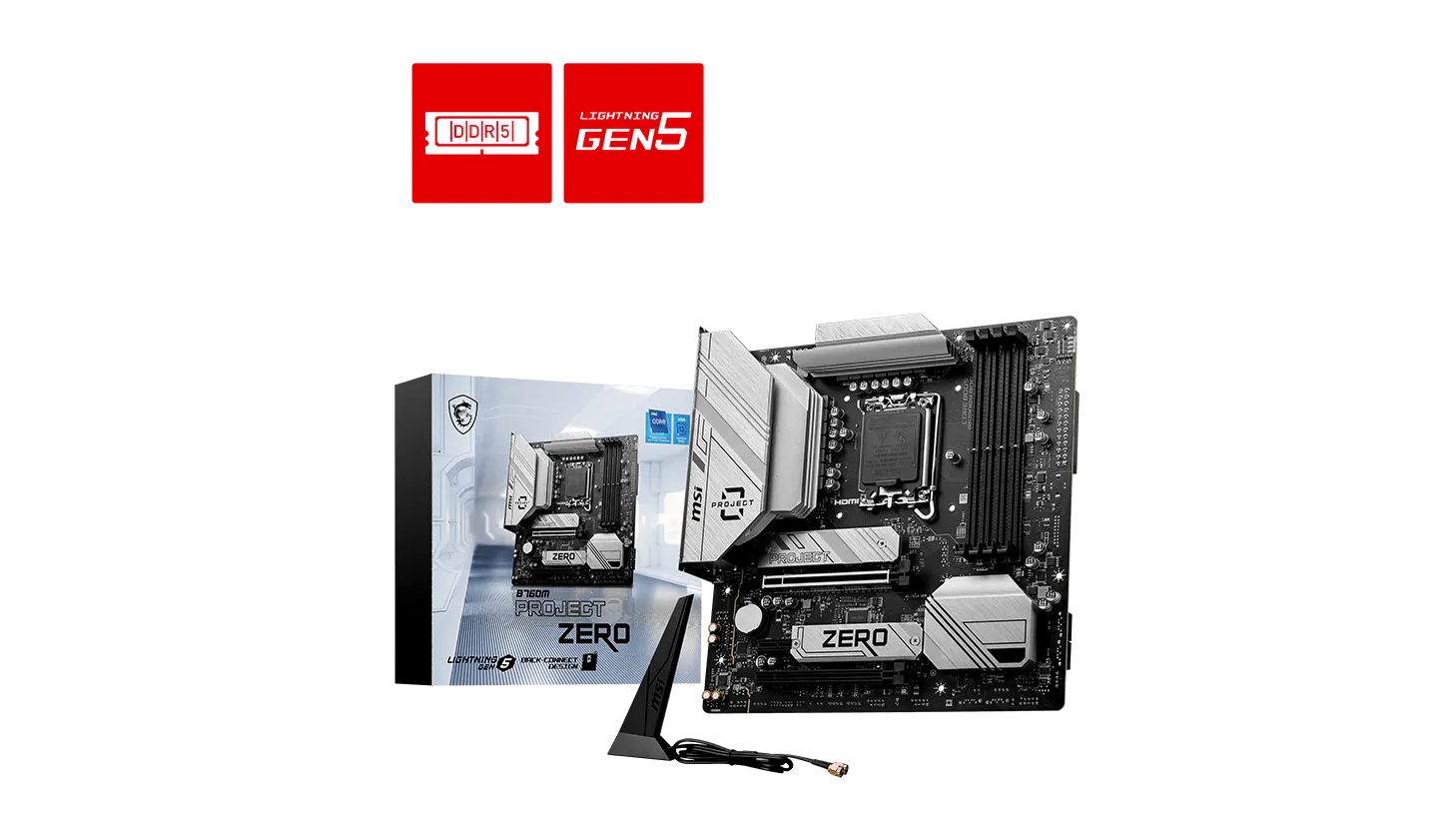

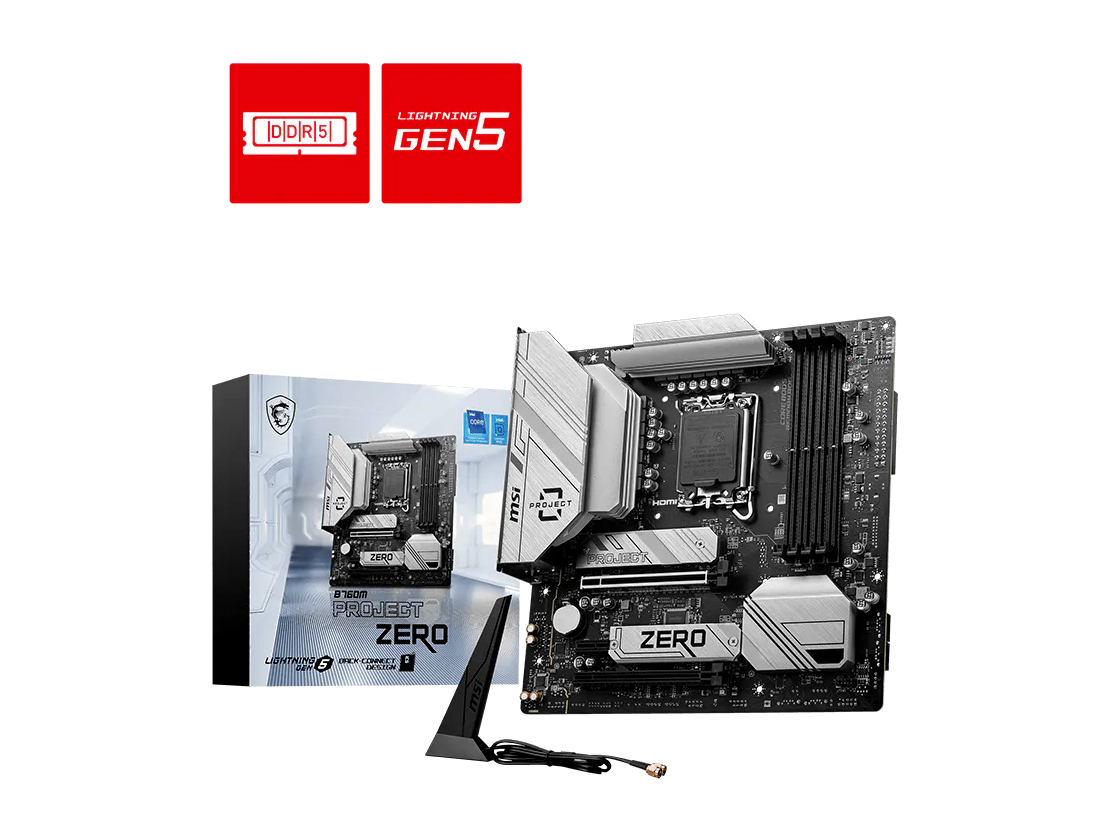

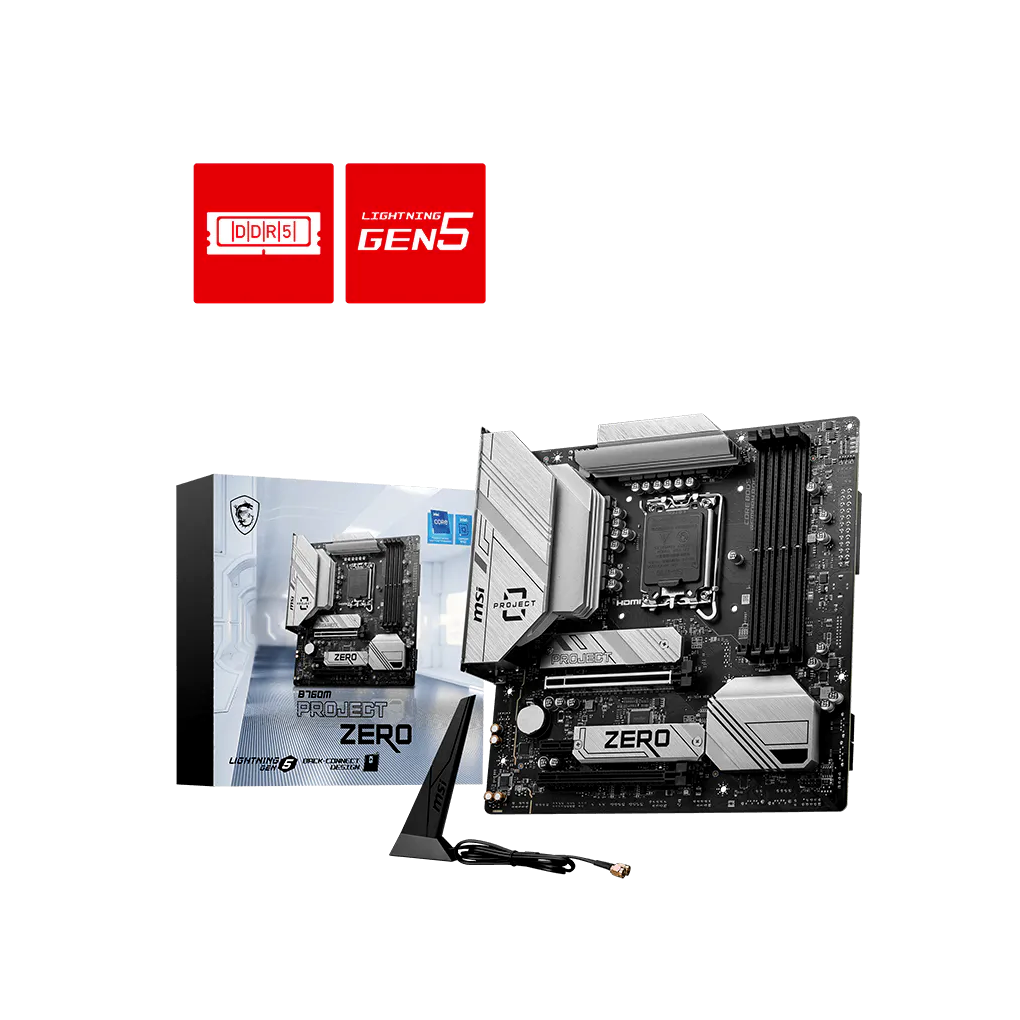

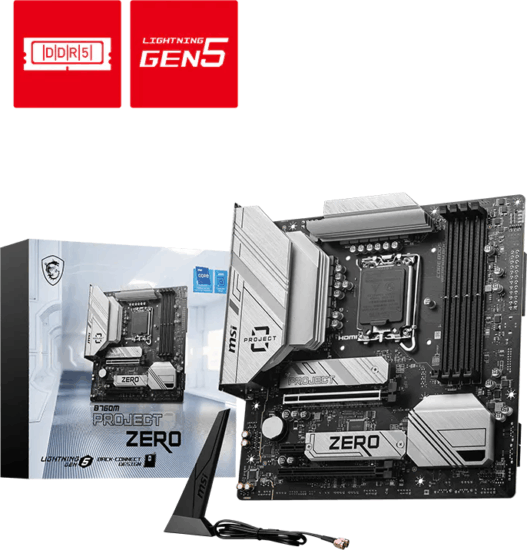

MSI B760M PROJECT ZERO alaplap

Az MSI B760M PROJECT ZERO egy micro-ATX formátumú, hátoldali csatlakozású alaplap, amely Intel LGA1700 processzorokhoz készült. Letisztult gépépítést, gyors DDR5 memóriát és korszerű hálózati kapcsolatokat kínál azoknak, akik erős, esztétikus játék- vagy munkarendszert szeretnének összeállítani.

Hátoldali csatlakozások a rendezett gépházért

Az MSI B760M PROJECT ZERO Back-Connect kialakítása az ATX- és CPU-tápellátást, a ventilátorcsatlakozókat, a SATA-portokat és más belső tüskesorokat az alaplap hátoldalára helyezi. Ez jelentősen egyszerűsíti a kábelek elvezetését, így az előlapon a videokártya, a folyadékhűtés és az egyéb hardverek rendezett látványa érvényesülhet.

A kialakításhoz Back-Connect kompatibilis ház szükséges, ezért az alaplap különösen jól illeszthető az MSI Project Zero ökoszisztémájába és a támogatott partnerházakba.

Intel LGA1700 platform és stabil tápellátás

Az MSI B760M PROJECT ZERO támogatja a 12., 13. és 14. generációs Intel Core processzorokat, továbbá az Intel Pentium Gold és Celeron modelleket is. A 12+1+1 fázisú Duet Rail tápellátás, a két 8 tűs CPU-tápbemenet és a Core Boost technológia stabil energiaellátást biztosít nagyobb terhelés, például játék vagy számításigényes munka alatt.

• A tömör érintkezős tápcsatlakozók nagyobb érintkezési felületükkel stabilabb 12 V-os tápellátást és alacsonyabb ellenállást nyújtanak.
• A 75 A-es DrMOS magfázisok a processzor folyamatos teljesítményellátását segítik.
• A 6 rétegű, 2 oz vastag rézzel készülő NYÁK megbízható jelátvitelt és jobb hőelvezetést támogat.

DDR5 memória és PCIe 5.0 bővíthetőség

A négy DDR5 foglalatban akár 256 GB memória használható, a támogatott tuningórajel pedig elérheti a 7800+ MT/s értéket. Az XMP profilok BIOS-ból egyszerűen aktiválhatók, így a kompatibilis memóriamodulok beállítása gyorsabb és kiszámíthatóbb.

A processzorhoz kapcsolódó PCIe 5.0 x16 foglalat nagy sávszélességet kínál a modern videokártyák számára, a Steel Armor megerősítés és az extra forrasztási pontok pedig a nehezebb kártyák mechanikai megtámasztásában segítenek. A PCIe 5.0 x16 interfész sávszélessége akár 128 GB/s lehet.

Gyors tárhely és hatékony hűtés

Két M.2 foglalat áll rendelkezésre PCIe 4.0 x4 sebességű NVMe SSD-khez, a második M.2 aljzat SATA módban is használható. Az M.2 Shield Frozr hűtőborda mérsékli az SSD túlmelegedéséből eredő lassulást, így hosszabb fájlműveletek és játékbetöltések közben is egyenletesebb teljesítmény érhető el.

Az Extended Heatsink, a VRM hűtőborda, a 7 W/mK hővezető MOSFET-padok és a kiegészítő tekercshűtő padok a tápáramkör hőjének elvezetését szolgálják. A külön vízpumpa-csatlakozó legfeljebb 3 A terhelhetőséggel támogatja az AIO és egyedi vízhűtési rendszerek fordulatszám-szabályozását.

Modern hálózat, kijelzők és sokoldalú csatlakoztatás

A 2,5 Gb/s Realtek LAN, az Intel Wi-Fi 6E és a Bluetooth 5.3 gyors, alacsony késleltetésű vezetékes és vezeték nélküli kapcsolatot ad. A Wi-Fi 6E MU-MIMO támogatással, 2,4 / 5 / 6 GHz-es sávokon, 160 MHz-es csatornával akár 2,4 Gb/s adatátviteli sebességre képes.

A hátlapon USB 20 Gb/s Type-C, három USB 10 Gb/s Type-A és négy USB 2.0 port található, míg a belső csatlakozók az előlapi USB-C és USB-A portok kiépítését is lehetővé teszik. Az integrált grafikával rendelkező processzorokhoz HDMI 2.1 és DisplayPort 1.4 kimenet biztosított, mindkettő legfeljebb 4K felbontást támogat 60 Hz-en.

Hang, RGB és rendszerfelügyelet

A Realtek ALC897 kodekre épülő, 7.1 csatornás Audio Boost hangrendszer tiszta hangzást biztosít, az elkülönített analóg audiócsatlakozó-kialakítás pedig segít csökkenteni az elektromos zavarokat. Az optikai S/PDIF kimenet digitális hangrendszerek csatlakoztatását is lehetővé teszi.

A Mystic Light bővítőcsatlakozókkal címezhető RGB és hagyományos RGB LED-es kiegészítők vezérelhetők. Az EZ Debug LED-ek gyorsabb hibakeresést támogatnak, míg az M-Flash, a Hardware Monitor, a VMD és a Memory Try It funkciók a BIOS-ból segítik a rendszer beállítását és felügyeletét.

Műszaki adatok

Az MSI B760M PROJECT ZERO alaplap azoknak készült, akik Intel-alapú, DDR5-ös konfigurációt építenek, és a teljesítmény mellett a rendezett belső megjelenést is fontosnak tartják. A PCIe 5.0 bővítőhely, a gyors M.2 tárhelytámogatás, a 2,5 Gb/s hálózat és a Wi-Fi 6E hosszú távon is korszerű alapot ad játékhoz, tartalomkészítéshez és igényes otthoni munkához.
