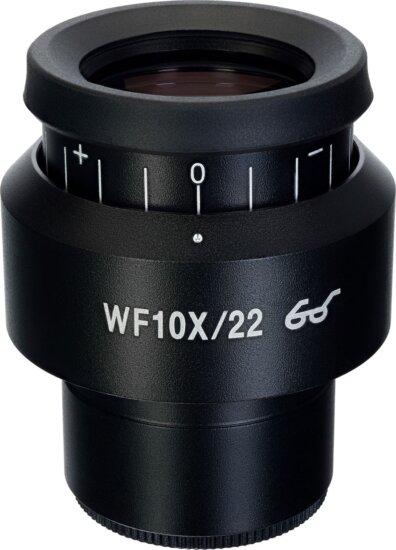

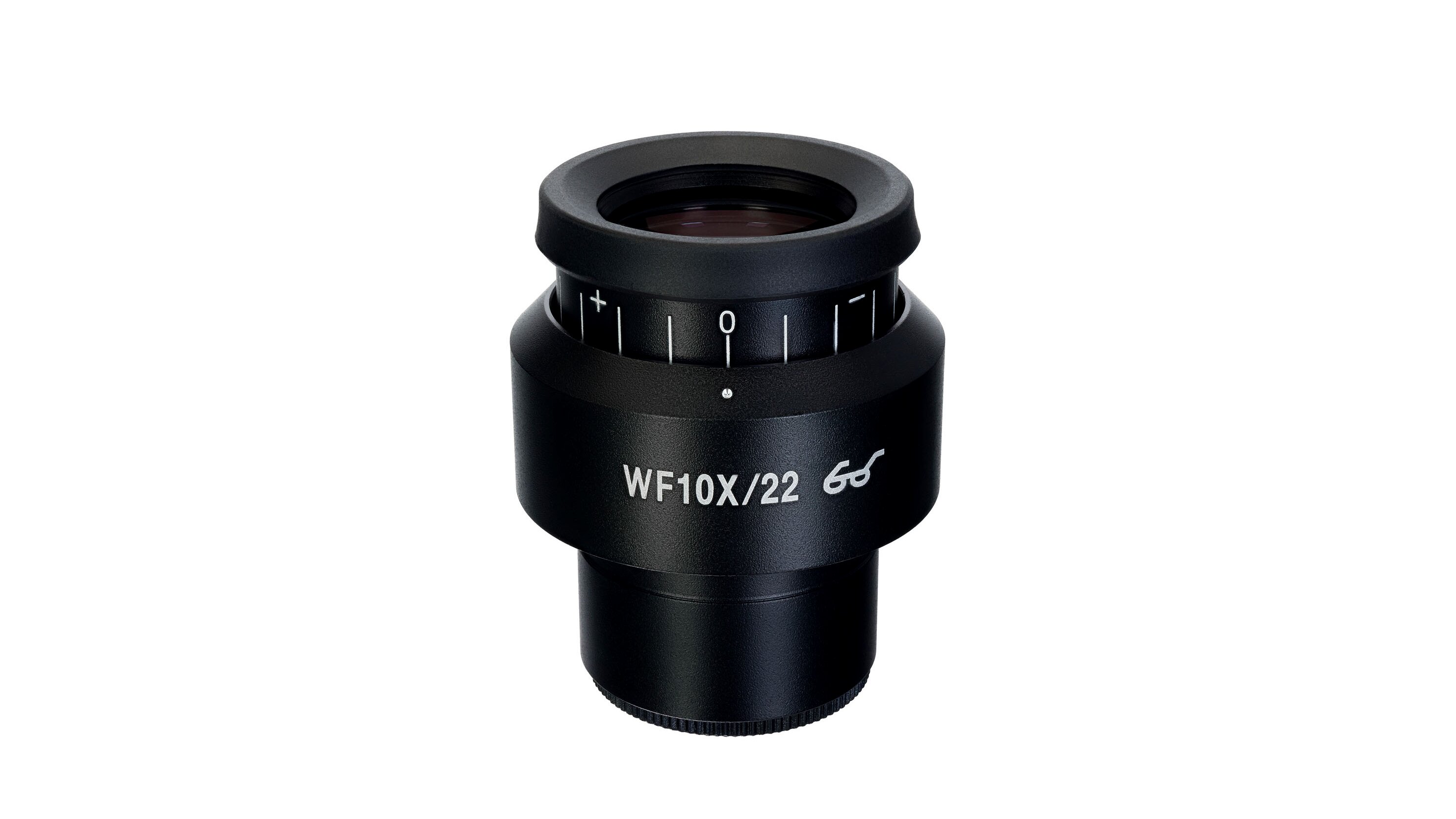

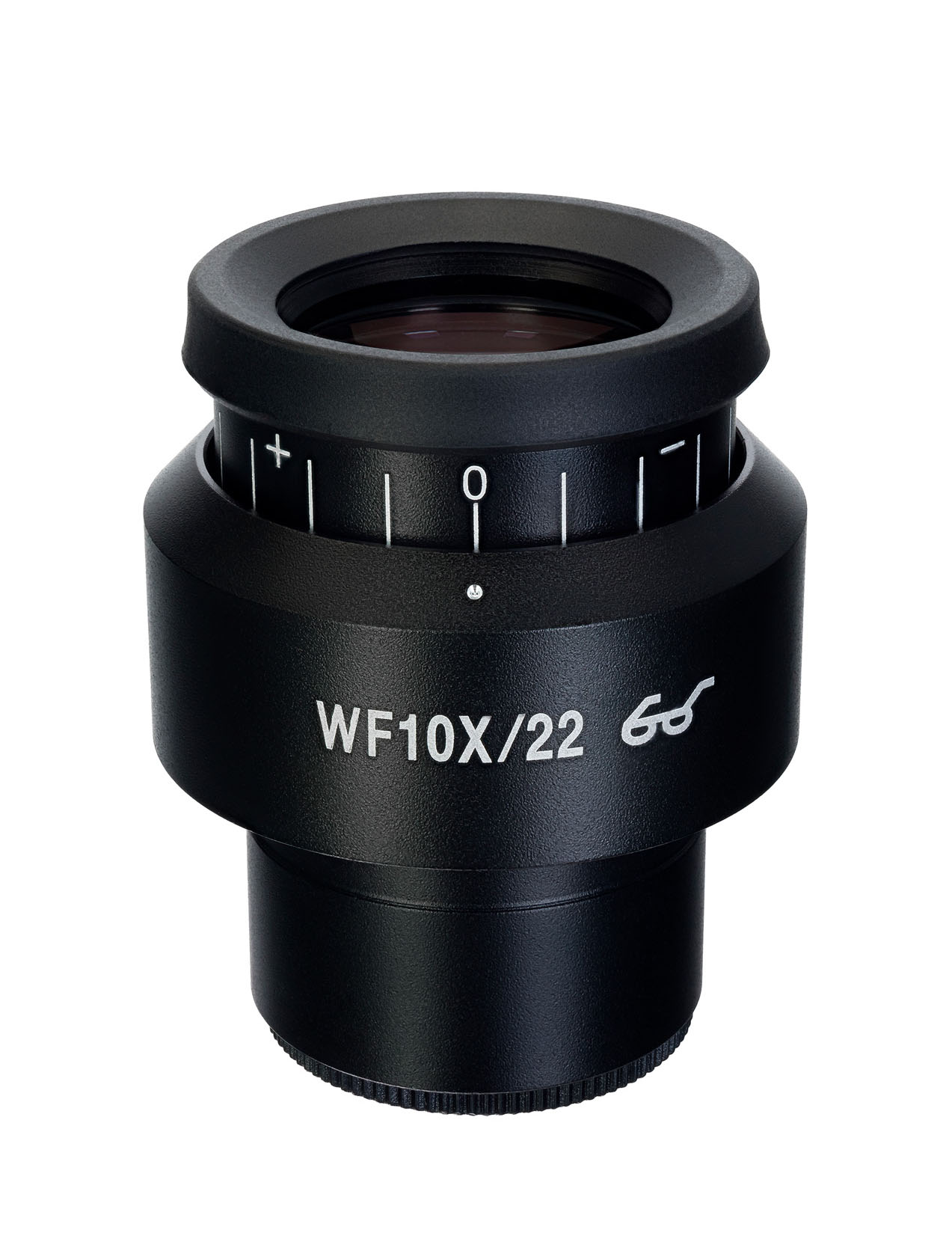

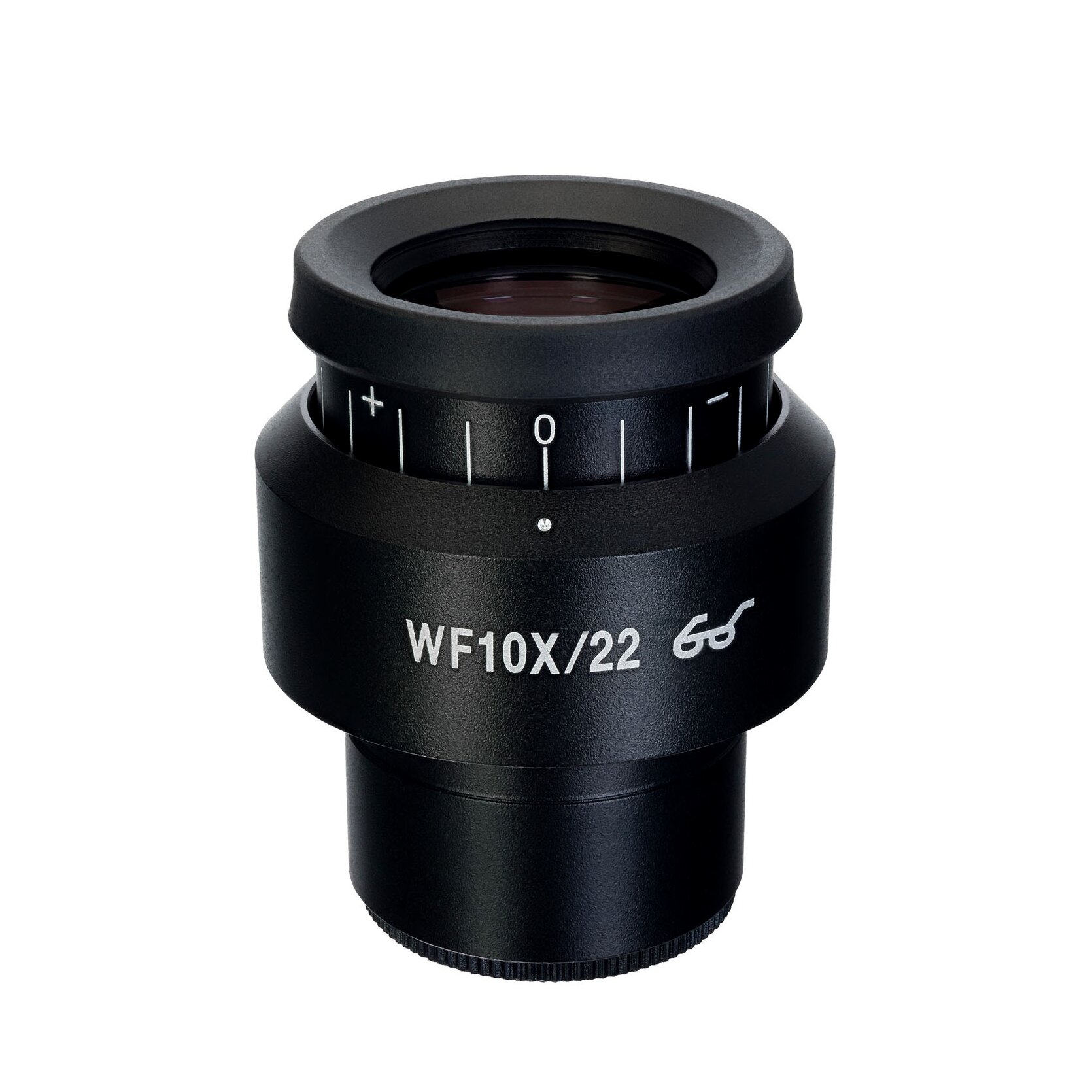

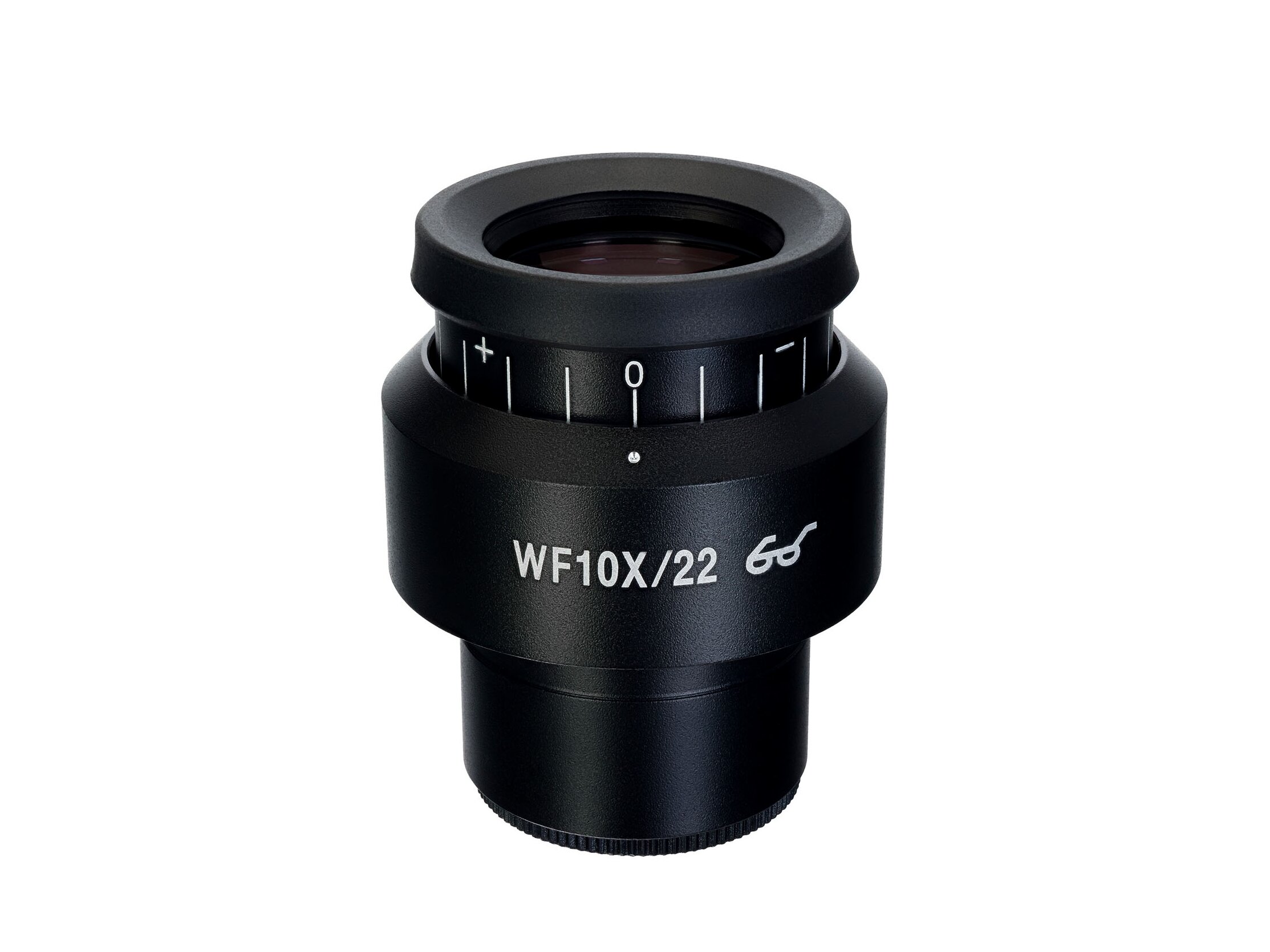

MAGUS SD10S 10х/22mm (D 30 mm) szemlencse skálával

A skálával ellátott szemlencse a minták és struktúráik méretének lineáris egységekben (milliméterben vagy mikrométerben) történő mérésére szolgál. A szemlencsét a szokásos 10x-es szemlencse helyére kell felszerelni. A skála a meződiafragma síkjában helyezkedik el, 0,1 mm-es osztással. A szemlencse átmérője: 30 mm.

Beállítás

Mérés előtt kalibrálni kell a szemlencse-skálát minden egyes használt objektív-nagyításhoz. Ehhez kalibrációs tárgylemez – mikrométeres skálával ellátott tárgyasztal szükséges. Sztereoszkópikus mikroszkóphoz 0,1 mm-es skálaosztású kalibráló tárgylemez használata javasolt. A tárgylemezt a tárgyasztalra kell helyezni, és a mikroszkóppal pedig a skálára kell fókuszálni. A szemlencsét addig kell forgatni a szemlencsecsőben, amíg a tárgylemez és a szemlencse skálái párhuzamosan nem állnak egymással.

A szemlencseskála értékének kiszámítása az egyes objektívek-nagyításhoz

Az egyes objektív-nagyítások számítása a következő képlettel történik: E = TL/A, ahol E – a szemlencse skálájának osztása; T – a tárgyasztali mikrométer skálájának osztása, a tárgyasztal mikrométerén jelölve (0,01 mm); L – a tárgyasztali mikrométeren lévő osztások száma; A – a szemlencse skáláján lévő osztások száma.

Az egyes objektíveknél a szemlencse skálájának osztására kapott nagyítás értékeket fel kell jegyezni.

Az objektum valódi lineáris méretének kiszámítása

Egy-egy objektum mérésekor először meg kell számolnia, hogy a szemlencse skálájának hány osztását fedi le az objektum. Az eredményt meg kell szorozni a kiválasztott objektív-nagyításhoz korábban kiszámított skálaértékkel. A kapott érték lesz az objektum valódi lineáris értéke.

Kompatibilitás:

• MAGUS Stereo 7B sztereomikroszkóp
• MAGUS Stereo 7T sztereomikroszkóp
• MAGUS Stereo 8B sztereomikroszkóp
• MAGUS Stereo 8T sztereomikroszkóp
• MAGUS Stereo 7BH mikroszkópfej
• MAGUS Stereo 7TH mikroszkópfej
• MAGUS Stereo 8BH mikroszkópfej
• MAGUS Stereo 8TH mikroszkópfej
