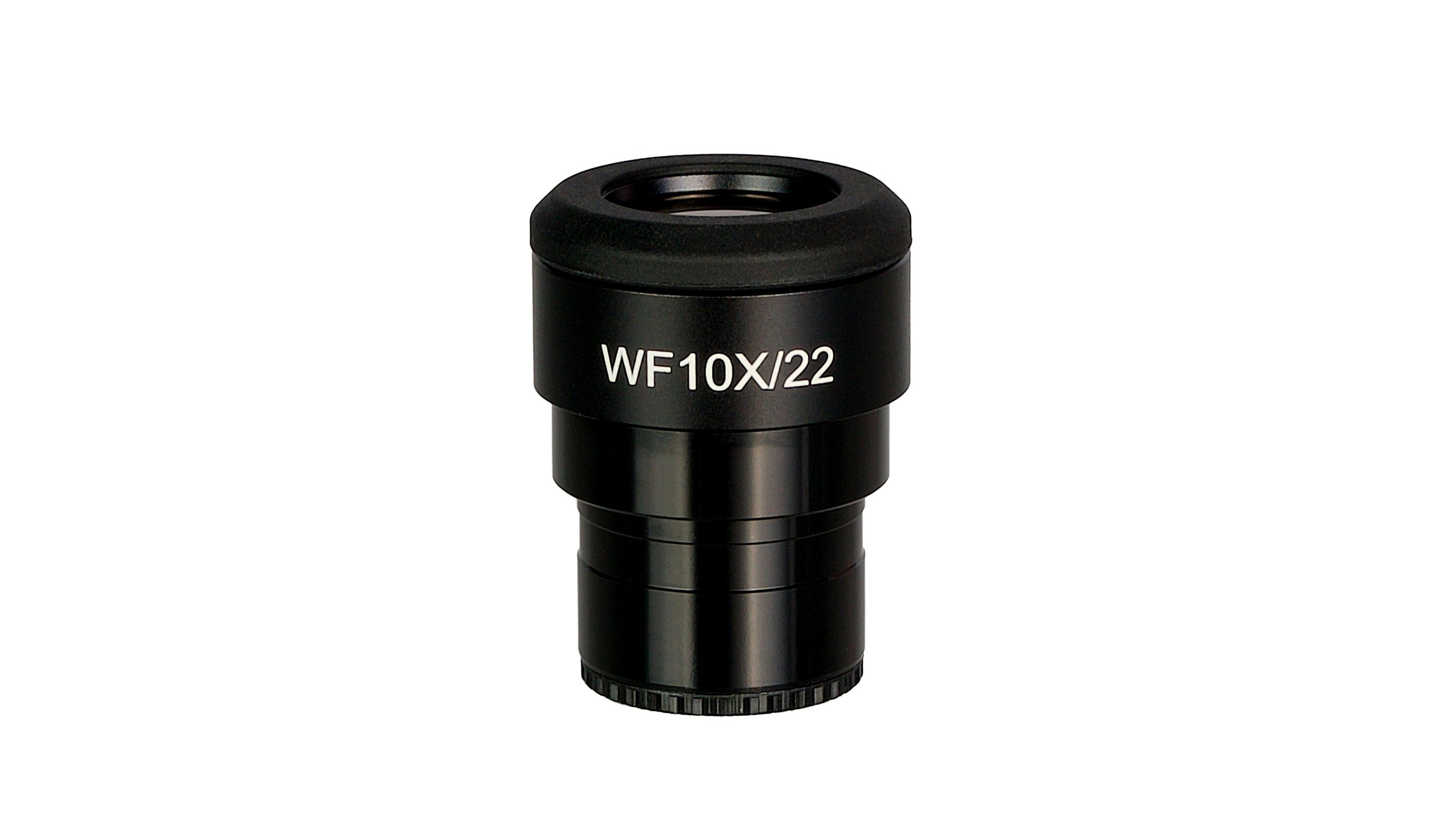

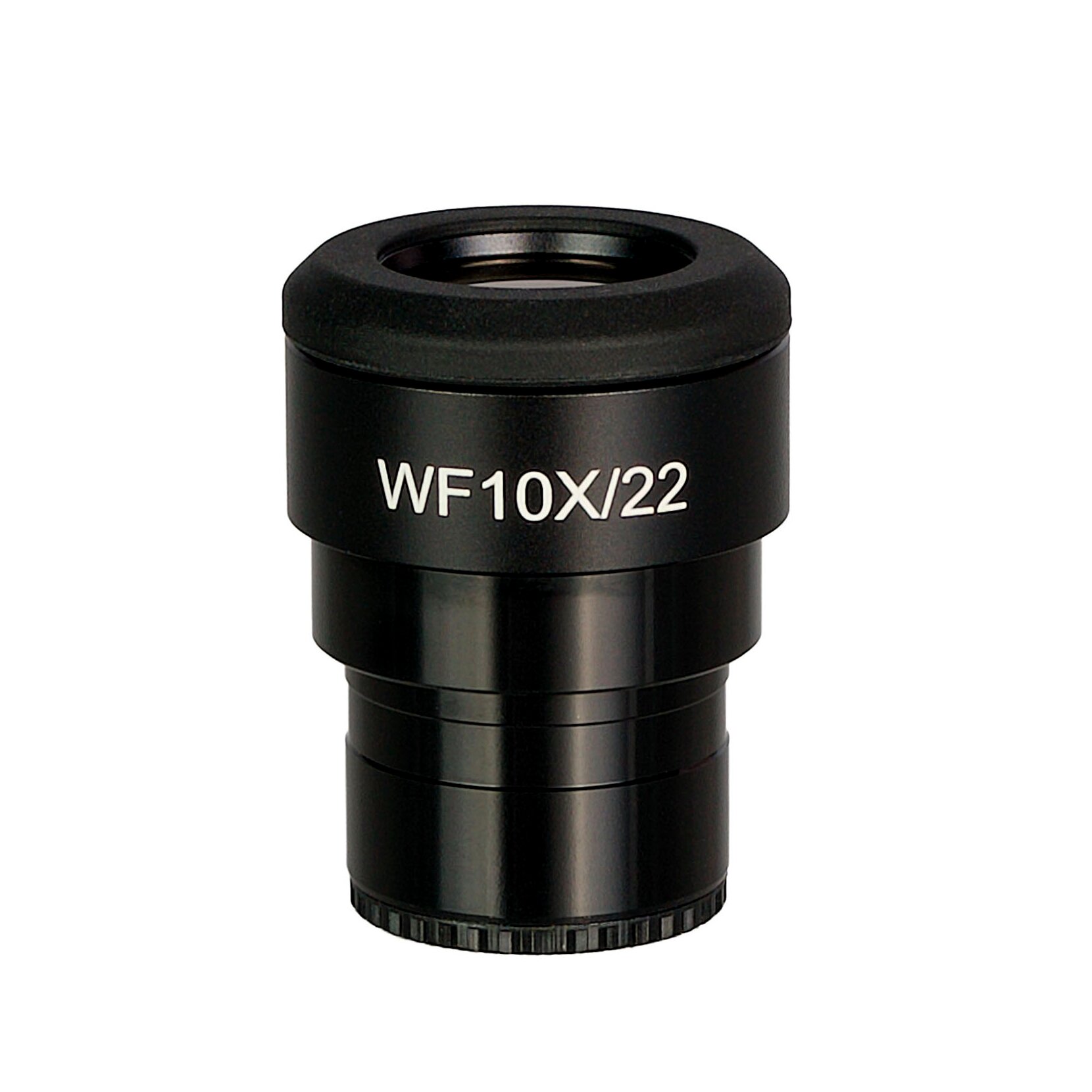

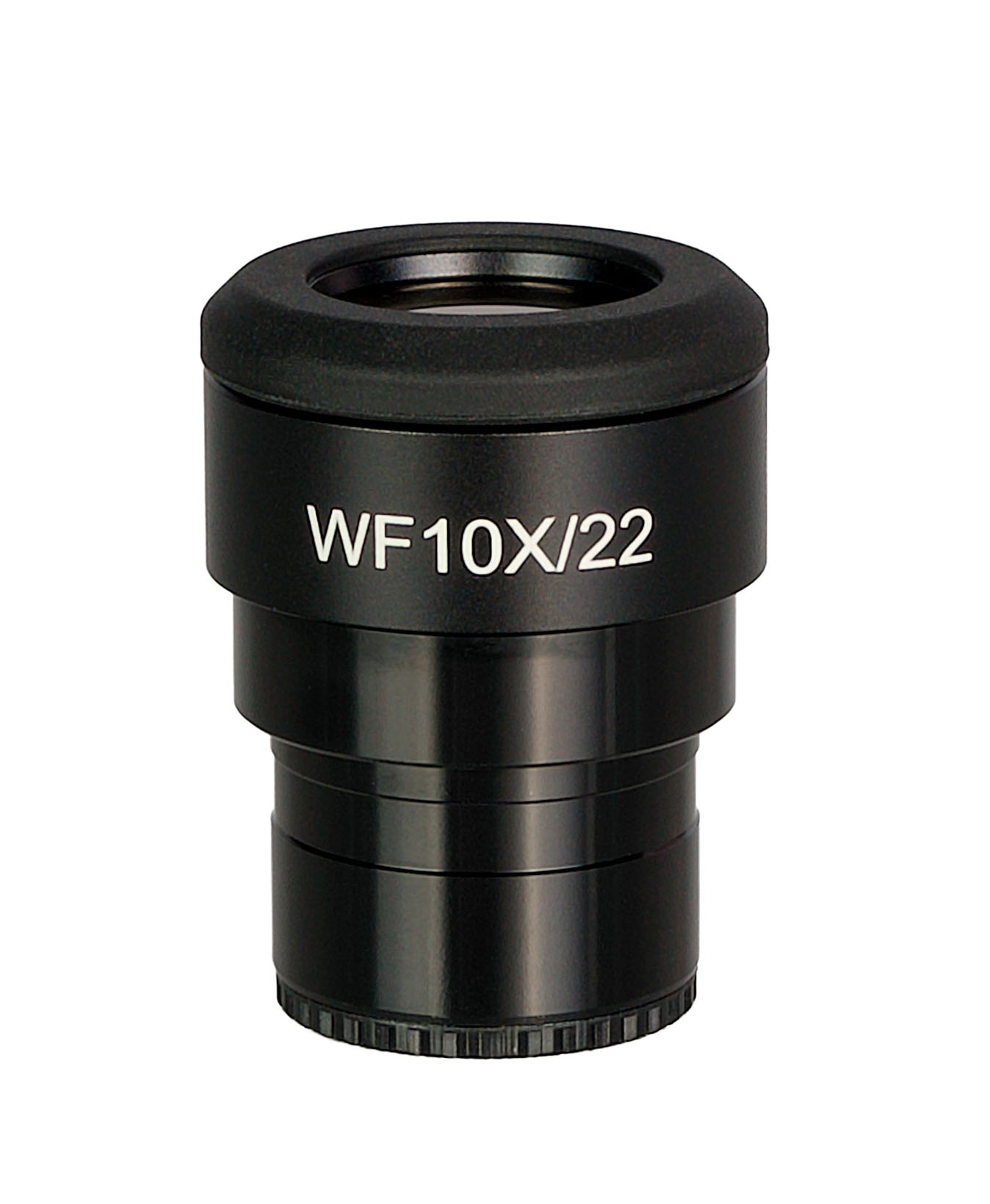

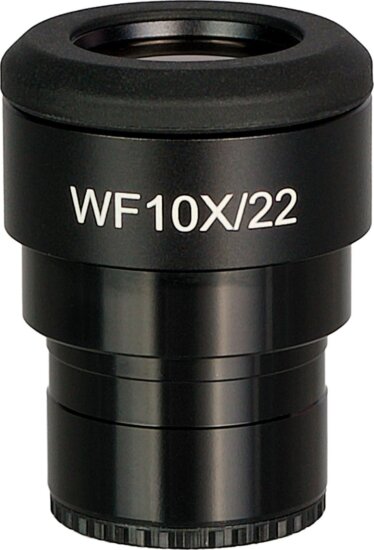

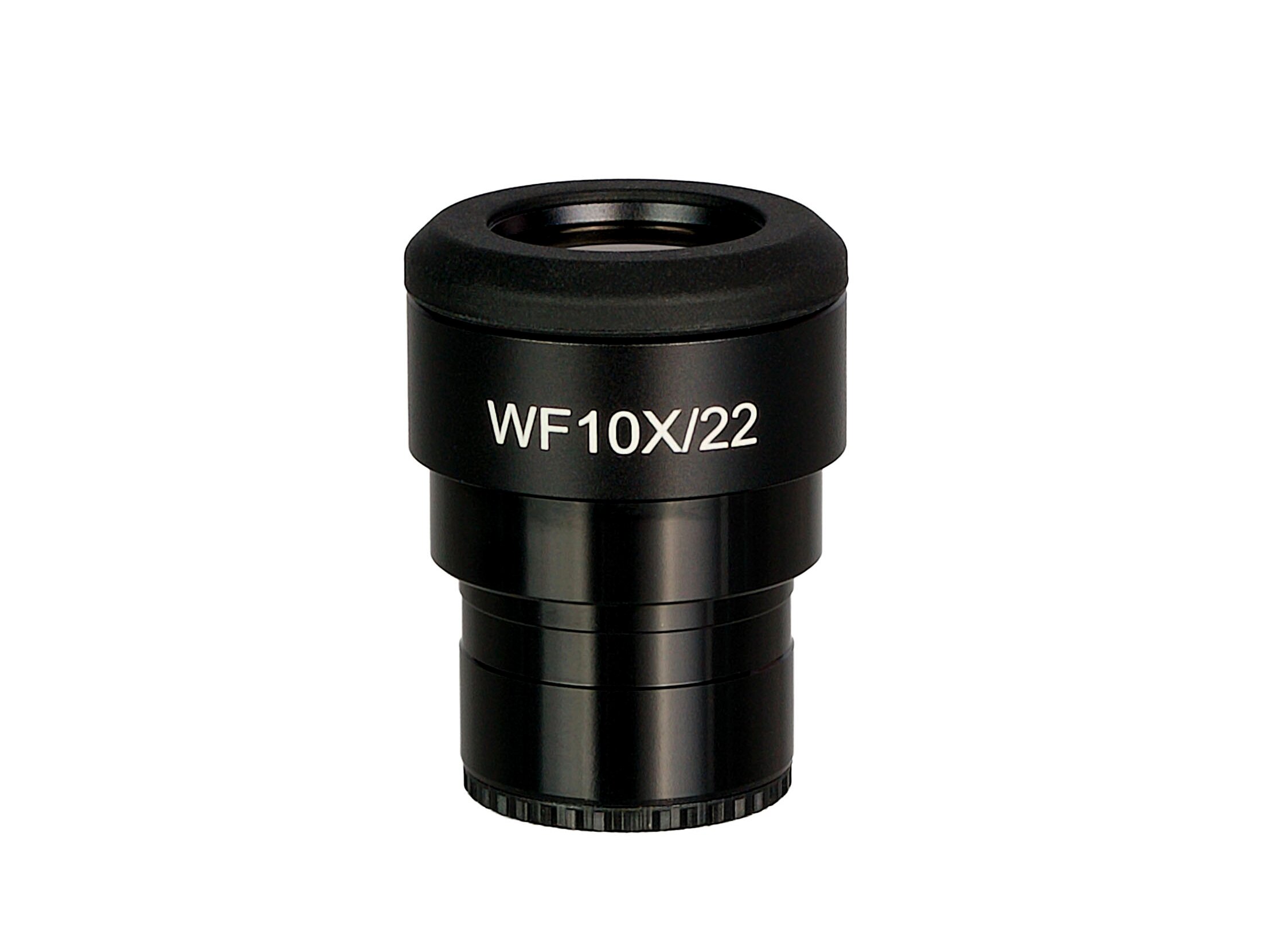

MAGUS ND10S 10х/22mm szemlencse skálával és dioptria-állítási lehetőséggel (D 30 mm)

A skálával ellátott szemlencse a minták és struktúráik méretének lineáris egységekben (milliméterben vagy mikrométerben) történő mérésére szolgál. A skála a meződiafragma síkjában helyezkedik el, 0,1 mm-es osztással. A skálával ellátott szemlencsét a szokásos 10x szemlencse helyére kell rögzíteni. A második szemlencsecsőbe skála nélküli szemlencse található.

A szemlencse kompatibilis a 30 mm-es szemlencsetubussal rendelkező mikroszkópokkal.

Beállítás

A mérés megkezdése előtt a skálával ellátott szemlencsét minden használt objektívhez külön kalibrálni kell. Ehhez kalibrációs tárgylemez – mikrométeres skálával ellátott tárgyasztal szükséges. A legkisebb osztás 0,01 mm. A tárgylemezt a tárgyasztalra kell helyezni, és a mikroszkóppal pedig a skálára kell fókuszálni. A szemlencsét addig kell forgatni a szemlencsecsőben, amíg a tárgylemez és a szemlencse skálái párhuzamosan nem állnak egymással.

A szemlencseskála értékének kiszámítása az egyes objektívekhez

Ha kis nagyítású objektíveket használ, akkor ki kell számolnia, hogy a szemlencse skálájának hány osztása fér bele a tárgylemez skálájába. Közepes és nagy nagyítású objektívek használata esetén ki kell számolnia, hogy a tárgylemez hány osztása fér bele a szemlencse skálájába.

Az egyes objektívek számítása a következő képlettel történik: Е = ТL/A, ahol E – a szemlencse osztásértéke Т – a tárgyasztal mikrométerén megadott fokozatosztási érték (0,01 mm) L – a tárgyasztal mikrométer osztásainak száma A – a szemlencse osztásainak a száma.

Az egyes objektíveknél a szemlencse skálájának osztására kapott értékeket fel kell jegyezni.

Az objektum valódi lineáris méretének kiszámítása

Egy-egy objektum mérésekor először meg kell számolnia, hogy a szemlencse skálájának hány osztását fedi le az objektum. Az eredményt meg kell szorozni a kiválasztott objektívhez korábban kiszámított skálaértékkel. A kapott érték lesz az objektum valódi lineáris értéke.

Kompatibilitás:

• MAGUS Bio 260T biológiai mikroszkóp
• MAGUS Bio DH260 biológiai mikroszkóp
• MAGUS Bio 270T biológiai mikroszkóp
• MAGUS Bio 290T biológiai mikroszkóp
• MAGUS Bio V360 biológiai fordított mikroszkóp
• MAGUS Lum 450L fluoreszcens mikroszkóp
• MAGUS Metal V790 DIC metallográfiai fordított mikroszkóp
• MAGUS Pol 890 polarizáló mikroszkóp
